関連商品

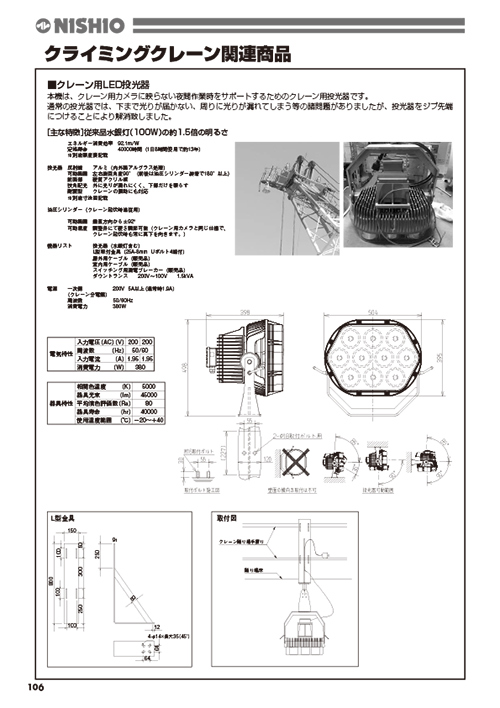

クレーン用投光器

本機は、クレーン用カメラに映らない夜間作業時をサポートするためのクレーン用投光器です。
通常の投光器では、下まで光が届かない、周りに光が漏れてしまう等の諸問題がありましたが、投光器をジブ先端につけることにより解消致しました。

[主な特徴]水銀灯(スタジアム等の水銀灯1つと同じ)

消費電力 :1000W
発光効率 :白熱電球の4倍
定格寿命 :12000時間(1日12時間使用で約3年)

●投光器

反射鏡 :アルミ(内外面アルミグラス)
可動範囲 :左右旋回角度90°
前面図 :透明強化ガラス
狭角配光 :外に光が漏れにくく、下部だけを照らす
耐震型 :クレーンの振動にも対応
※寸法図・性能表記載

●油圧シリンダー(クレーン起伏時追従用)

可動範囲 :前後240°
可動速度 :調整弁にて硬さ調節可能(クレーン用カメラと同じ仕様で、クレーン起伏時も常に真下を向きます。)

●機器リスト

・投光器(水銀灯含む)
・L型取付金具(Uボルト4組付)
・屋外用ケーブル(販売品)
・屋内用ケーブル(販売品)
・スイッチング用漏電ブレーカー(販売品)
・ダウントランス 200V~100V 1.5kVA
・安定器

●電源

(通常時200V 5A) :一次側 200V 10A以上
(クレーン分電盤)
ダウントランス :入力 200、210、220V  出力 100V
安定器 :入力 100V、出力 210V

カタログPDF ダウンロード

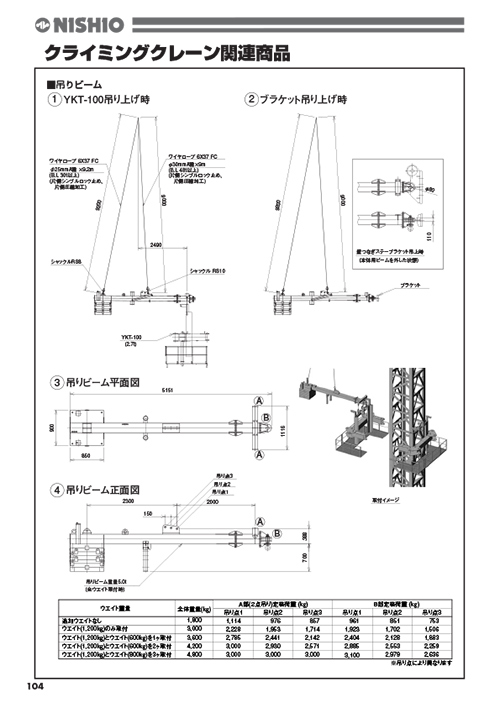

吊りビーム

ウォッチマン・ジュニア(WD-2J)

距離演算方式衝突防止機能付クライミングクレーン作業範囲規制装置

タッチパネル式液晶ディスプレイを採用

小スペース化の実現により小型クレーンのオペ室内での設置が楽になりました。又、刻々と変化するクレーンの状態を画面にて確認できます。

対話式データ入力方式

クレーンデータ等をタッチパネルの指示に従い、対話式に容易に入力できます。

2通りの規制域データ設定方式

基本として規制域のデータ入力はティーチング方式。データの変更・削除は数値方式で、より正確な規制域が作成されます。

スピードファクター(SF機能)

クレーンの旋回速度に応じてCPUが自動的に相手との接近時間・距離を計算しますので、高速及び低速での規制境界への接近作業が可能です。

クレーン間のデータ通信は無線方式

2台のクレーン間の通信には標準として無線を使用していますので、クレーン間の配線をする必要がありません。

カタログPDF ダウンロード

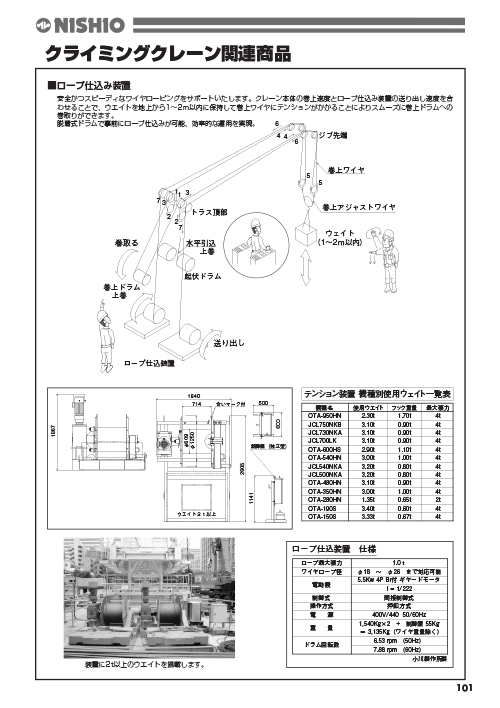

ロープ仕込み装置

安全かつスピーディーなワイヤローピングをサポートいたします。クレーン本体の巻上速度とロープ仕込み装置の送り出し速度を合わせることで、ウエイトを地上から1~2m以内に保持して巻上ワイヤにテンションがかかることによりスムーズに巻上ドラムへの巻き取りができます。
脱着式ドラムで事前にロープ仕込みが可能、効率的な運用を実現。

カタログPDF ダウンロード

クレーン検査用ウエイト

種類及び寸法

種別 横幅 奥行き 高さ
10kg 170 115 110
20kg 215 135 135
100kg 430 430 142
125kg 430 430 142
250kg 900 1100 70
500kg 1300 1100 106
1.0t 1500 1100 122
2.0t 1500 1100 217
2.5t 1500 1300 268
5.0t 1500 1300 428

単位(mm)

クレーン検査用ウエイトのご使用について

・ウエイトをご使用の際、落としたり衝撃を与えないよう慎重にお取扱い下さい。
・ウエイトを組重ねてご使用になる場合、最下部より重い順に組重ねて、中心部の上下凸凹部分のかみ合わせを確認して下さい。
・玉掛けワイヤロープは、当社から持参したワイヤーロープをご使用下さい。

風速君

■ 仕様

○発信器(風杯部)仕様

メーカー :日本エレクトリック・インスルメント製
測定範囲:2~60m/s(起動風速1.5m/s以上)
測定精度:
2~10m/sにおいて±0.5m/s以内
10m/s以上において指示値±5%以内
ケーブル:VCTF2芯 0.75mm²

○指示器(表示部)仕様

電源:AC100V
警報接点容量:AC250V、5A以内
外部出力:シリアルポート出力
寸法:250×250×150mm
(突起物含まず)

■ 特長

・屋外でクレーン作業を行う、建設現場向けの風杯型オリジナル風速計です。
・瞬間風速、平均風速(10分間)を同時に表示するデュアルタイプです。
・現場作業者は、指示器から離れた場所にいても3色回転灯(青、黄、赤)の点灯色により大体の風速値を知ることができ、作業の危険を回避できます。
・3色回転灯の切り替わりは任意の値に設定(瞬間風速、又は平均風速)可能です。
・設定操作はタッチパネルで簡単に行えます。
・指示器は屋外設置が可能な防水仕様です。
・専用ソフトをインストールしたパソコンを指示器に接続し、風速のデータ管理(日報・グラフの出力)が行えます。(オプション)

指示器は単管パイプにワンタッチで取付可能
